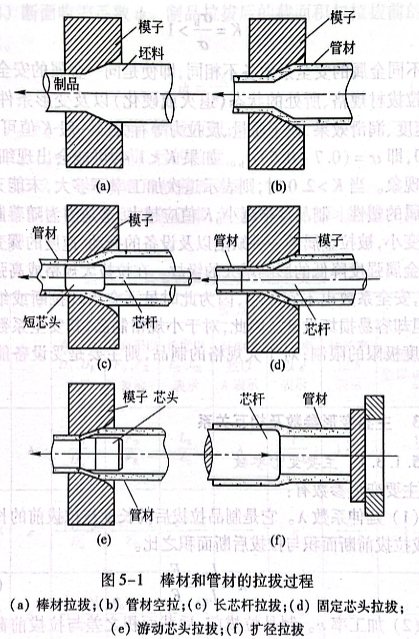

為了實現拉拔過程，而且不產生細頸或拉斷的現象，必須使拉伸應力σ的數值小于金屬出模后的屈服強度σs即：
σ<σs              （5-1)

一般合金的屈服強度很難精確地確定，而且金屬拉伸加工硬化后的屈服強度十分接近于它的抗拉強度所以實現拉伸過程的條件為：
σ<σb            （5-2)
而滿足σ小于的必要條件是安全系數K大于1:

不同金屬的安全系數各不相同，即使是同一金屬的安全系數，也與拉拔材規格、所處的狀態（退火或硬化）以及變形條件，如溫度、速度、潤滑效果、模子質量、反拉力等有關。一般K值可取1.4～2.0,即σ=(0.7~0.5)σb.如果K<1.4,可能會出現細頸、拉斷等現象。當K>2.0時，則表示道次加工率不夠大，未能充分利用金屬的塑性。制品規格越小，K值應越大，這是因為隨著制品斷面積變小，被拉金屬的各種缺陷以及設備的振動、速度的驟變等因素對金屬強度降低的影響增大的緣故。在拉拔大規格或高強度制品時，安全系數也不宜太小，因為此時雖不會出現拉斷或細頸現象，但卻容易損壞設備。因此，對于小規格制品，其安全系數主要受強度極限的限制；對于大規格的制品，則主要是受設備能力的限制。

本公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
