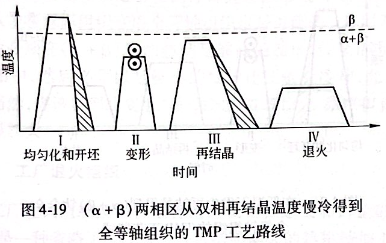

有兩種工藝路線可以獲得全等軸組織的半成品，第一種工藝如圖4-19所示。
這個工藝路線與雙態組織的工藝路線一樣，工序II再結晶處理的溫度高至再結晶溫度以上。但如果再結晶退火后冷卻速度足夠小，在冷卻過程中僅僅發生初生α晶粒的長大，而β晶粒中沒

有形成片狀α,這時形成了穩定平衡的β相，分布在α晶粒的三角晶界處，如圖4-20所示，這時α晶粒度將很大，一般比快冷的雙態組織中相應的初生α相大很多。

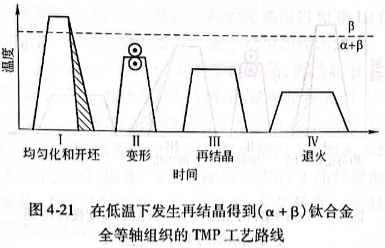

第二種工藝路線是工序II在較低的溫度下發生再結晶。在這個溫度下，足夠高變形的片狀α是在再結晶工序中直接再結晶形成平衡的全等軸組織，如圖4-21所示。這種低溫再結晶工藝得到的α顆粒較第一種工藝要細小得多。例如，Ti-6Al-4V采用800℃

退火，在實驗室可以批量地得到全等軸組織，α顆粒尺寸約為2μm,圖4-22所示為在透射電鏡下能清楚觀察到的細小等軸α晶粒。

應該強調的是，對于第二種工藝方案，工序I從開坯結束后的β區快速冷卻是獲得全等軸組織的必要條件。在最后退火（工序IV)溫度下，無論是對于低溫再結晶退火還是慢冷的再結晶退火工藝，將在β相中形成二次α相。
還應該指出的是，全等軸組織可以通過簡單的熱處理改變為雙態組織，及根據需要的等軸初生α相（αp)的體積分數確定在兩相區的溫度處理和以足夠快的冷卻速度從β相中析出α片。也有人認為將雙態組織變成全等軸組織也是可能的。這時雙態組織的合金必須在（α+β）區加熱到足夠高的溫度，使全部α片溶解于β相中，然后必須以足夠小的冷卻速度進行冷卻，允許長dx大。當然，應該看到改變組織的每次熱處理后，α晶粒和β.晶粒都將明顯長大。

億沐鑫新材料公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
