鍛造半成品的組織特征之一就是組織的多樣性。根據鍛件規定的技術標準要求，鍛件半成品的組織可以是各種類型的，如片狀的、過渡的或球狀的。鍛造半成品的組織與其幾何形狀、合金成分和制造鍛件的熱機械加工工藝有關。而根本的目標是應符合設計對鈦零件的要求。
鍛造半成品組織的另一個特征是特別容易發生組織不均勻性。這可以用每個鍛件，特別是模鍛件體積內的變形和熱處理參數的明顯不均勻來解釋，與化學成分差異無關。（α+β)鈦合金鍛造半成品低倍和顯微組織不均勻性主要形式有：區域不均勻性、帶狀組織、島嶼狀不同晶粒度、年輪狀組織、波紋狀組織、斑狀組織和粗大α相析出等。

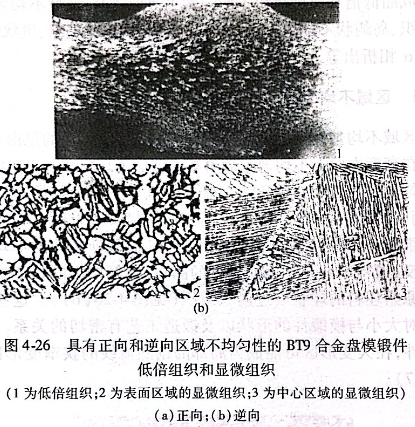

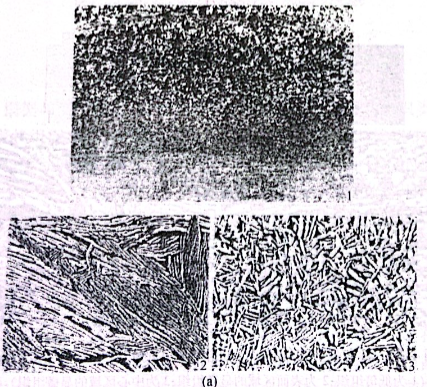

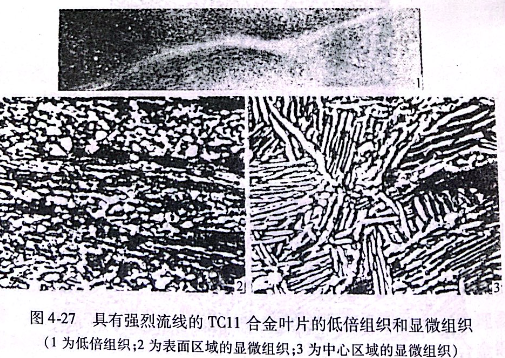

區域不均勻性可分為正向和逆向兩種。最常見的是由于坯料金屬在高度方向上不均勻流動引起的區域不均勻性。正向的區域不均勻性的特點是在鍛件表層難變形區金屬接近原始坯料的組織，而在鍛件截面中心的大變形區或過渡區域為經過變形的過渡狀組織或球狀組織（見圖4-26(a)).而鍛件逆向的不均勻性正相反，鍛件中心是比表面更大的晶粒，接觸模具的難變形區是接近原始坯料的球狀或過渡狀組織（見圖4-26(b)).這些區域的相對大小與模鍛件的形狀以及鍛造工藝有密切的關系。像葉片鍛件，在大變形區可能成為局部的劇烈流線的狹窄變形區（見圖4-27).

億沐鑫新材料公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
