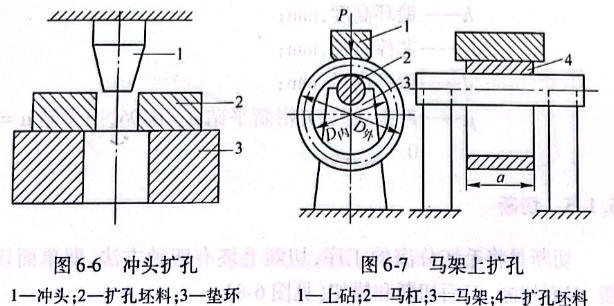

擴孔是使空心坯料壁厚減小而內徑、外徑增加的鍛造工序，分為有沖頭擴孔（見圖6-6)和馬架上擴孔（見圖6-7)兩種。擴孔時，環的高度增加不大，主要是直徑不斷增大，金屬的變形情況與拔長相同，是拔長的一種變相工序。

1 沖頭擴孔
沖頭擴孔時坯料上端面略有拉縮現象，因此擴孔前坯料高度H.應為1.05H(H為鍛件高度）。為了防止擴孔時坯料脹裂，每次擴孔量不宜過大，一般沖孔后可直接擴孔1~2次，當需多次擴孔時，應增加中間加熱工序。沖頭擴孔量可參照表6-4選擇。沖頭擴孔適用于D/d>1.7的厚壁環件。

2 馬架上擴孔
馬架上用芯棒擴孔時變形區金屬受三向壓應力，所以不易產生裂紋，但操作時應注意每次轉動量與壓下量應盡量一致，確保壁厚均勻。在鍛大鍛環時，當擴展到一定程度后應換較粗的芯棒。
馬架擴孔前坯料尺寸應滿足下列條件：
Do-do/H₀≤5
do=d1+(30~50)
Ho=h-μ(d-do)
式中
Do,do,Ho－分別為擴孔前坯料的外徑、內徑、高度，mm;
h-鍛環高度，mm;
d1-芯棒直徑，mm;
d-鍛環內徑，mm;
μ-摩擦系數，光滑新平砧μ=0.06，舊平砧μ=0.1.

億沐鑫新材料公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
