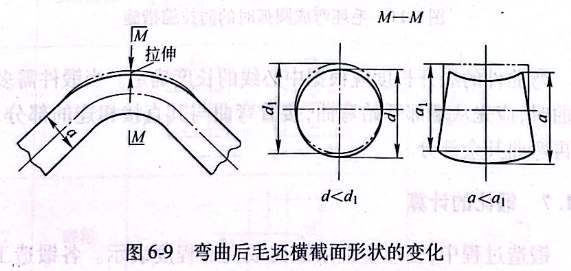

將坯料彎曲成所要求的形狀的鍛造工序稱為彎曲。常用于各種彎軸類鍛件。在毛坯的彎曲過程中，其彎曲區的內側受壓縮，可能形成折疊缺陷；外側受拉伸容易產生裂紋。彎曲后毛坯橫截面形狀的變化如圖6-9所示。

在彎曲區內，伴隨發生毛坯橫截面形狀的畸變和彎曲區域面
積的減小，長度稍微增大。彎曲半徑越小，彎曲角度越大，上述現象越嚴重。為了避免這一點，彎曲半徑不應小于其截面厚度的一半，為了補償毛坯彎曲區域截面面積的減小，可在毛坯需要彎曲的部位加厚約10%~15%,毛坯上的不彎曲部分應先拔長，然后再將毛坯彎曲成形。毛坯的橫截面面積也可取與鍛件橫截面面積相等，但這種毛坯需經局部鐓粗后再彎曲成形。對于需要彎曲成直角的毛坯，彎曲前不但需鍛出直角形凸臺，而且凸臺的高度要達到其原高度的60%,毛坯彎成直角時的防拉縮措施如圖6-10所示。

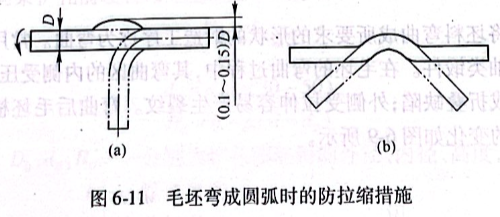

毛坯彎成圓弧時，則應按圖6-11(a)所示留出拉縮量，或先局部預彎成如圖6-11(b)所示的形狀，這樣才能保證彎曲后的鍛件形狀。

彎曲件的展開長度應根據中心線的長度確定。當鍛件需多處彎曲時，應先從端部開始彎曲，接著彎曲與其直接相連的部分，然后再彎曲其余部分。

億沐鑫新材料公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
