等溫鍛造時的慢變形速率使鈦合金具有極低的變形抗力及高伸長率。金屬超塑性是部分金屬具有的奇異特性。超塑性分為細晶超塑性和相變超塑性兩類。在細晶超塑性條件下，其力學特性符合式（9-1):
σ=kε^m    （9-1)
式中
σ－流變應力；
ε－應變速率；
m-應變速率敏感系數。
式（9-1)表明金屬材料在超塑條件下金屬的流變應力σ隨著應變速率的下降而下降。
對鈦合金進行研究，結果表明（α+β)鈦合金經過兩相區足夠的變形就能得到小于10μm的細晶組織，鈦合金還有非常好的超塑性。

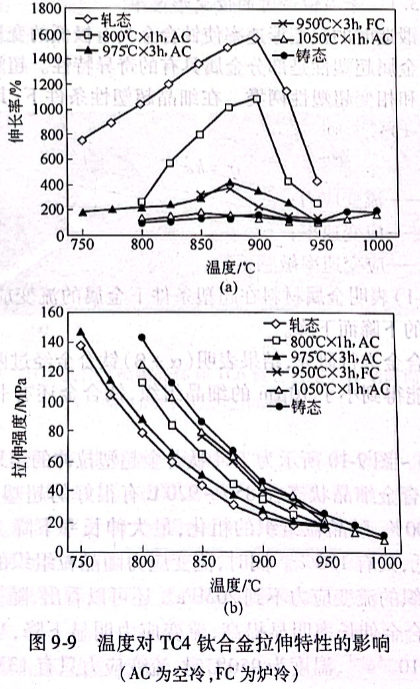

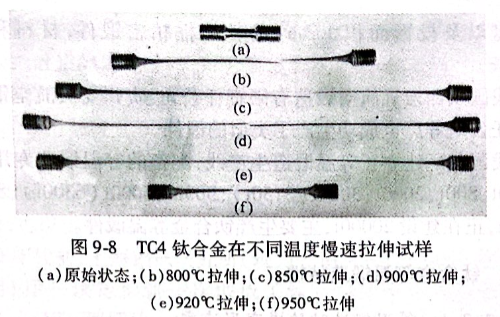

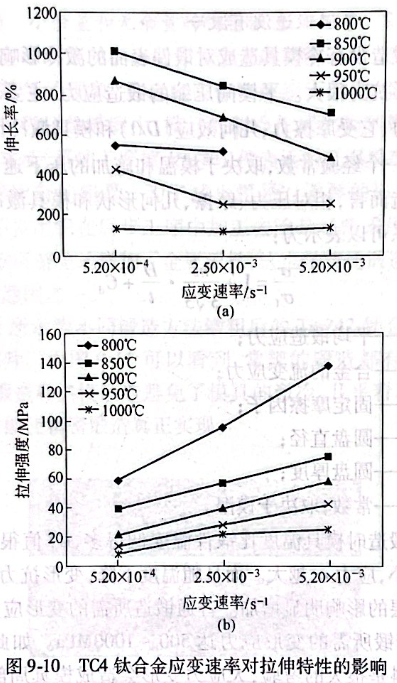

圖9-8~圖9-10所示為TC4鈦合金超塑拉伸的結果。可以看出，TC4鈦合金細晶狀態在850~920℃有很好的超塑性，最大伸長率達1500%,隨晶粒組織的粗化，最大伸長率下降。鑄態組織伸長率最低，只有150%.同時，流變應力隨晶粒組織的細化而降低，細晶組織的流變應力不到20MPa.還可以看出，隨變形速率下降，TC4鈦合金伸長率明顯提高，流變應力明顯下降，當應變速率降到5.2x10-4s^-1溫度為950℃時，流變應力只有13MPa.

各種鍛壓設備上普通鍛造時金屬的應變速率見表9-1,普通鍛造時的應變速率相比超塑性鍛造時的應變速率要高得多，因此，鈦合金材料普通鍛造時的流變應力比超塑性鍛造時要高得多。

億沐鑫新材料公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
